Как выложить печь из кирпича самостоятельно
Теплый дом независимо от того, живете вы в нем постоянно или приезжаете только по выходным и праздникам, — мечта каждого хозяина.
Самыми востребованными считаются кирпичные печи, поскольку они имеют ряд преимуществ перед железными буржуйками, которые хотя и нагреваются быстро, но и остывают почти мгновенно.
Печь из кирпича способна сохранять тепло до 10-18 часов (в зависимости от температуры воздуха на улице), она более надежна и долговечна, а если проявить фантазию и декорировать печь современными отделочными материалами, можно получить прекрасный элемент интерьера.
Обратите внимание
Кирпичные печи всегда останутся в моде, благодаря своей внешней привлекательности, а так же тепловыми свойствами.
Немаловажным является и тот факт, что любая печь в доме, в том числе и кирпичная, — объект, представляющий собой некоторую степень риска, поэтому, задумав в доме печное отопление, следует взвесить свои возможности в его реализации.
Возможно, вам понадобится помощь специалиста, хотя конструкция русской печи не такая сложная, чтобы не соорудить ее самостоятельно, тем более услуги профессионала в этом деле стоят недешево — около 100 000 рублей.
В любом случае следует подойти к делу со всей ответственностью, начиная от чертежей, выбора материалов и заканчивая отделкой.
Материалы для кирпичной печи
Например, вам требуется отопить загородный дом площадью 60 кв.м. Когда-то существовали готовые комплекты бытовых печей, которые утверждались Госстроем СССР. Из этого перечня больше всего подошла бы печь ПТОУ-2500 — экономичная, компактная, надежная и простая в эксплуатации. Ее внешние габариты 510x890 мм, сечение дымохода 130x130 мм.
Для ее сооружения вам понадобятся:
Схема печи для загородного дома.
- кирпич керамический — 245 шт.;
- кирпич шамотный — 110 шт.;
- глина — 0,2 куб.м;
- глина шамотная — 12 кг;
- песок — 0,2 куб.м.
Дополнительные элементы конструкции:
- колосниковая решетка — 1 шт.;
- топочная дверца — 1 шт.;
- поддувальная дверца — 1 шт.;
- прочистная дверца — 2 шт.;
- дымовая задвижка — 2 шт.;
- предтопочный лист — 1 шт.;
- гидроизоляционный рубероид — 1,2 кв.м.
Необходимые инструменты:
- кувалда прямоугольная и остроугольная;
- причальные скобы;
- кельма комбинированная;
- трамбовка металлическая и деревянная;
- молоток-кирка;
- шаблоны для разметки проемов и кладки каналов;
- расшивки для швов;
- растворная лопатка;
- отвес;
- угольник;
- уровень;
- рулетка;
- складной м.
Схема печи из кирпича.
Розовой цвет и чистый звенящий звук — признаки качественного материала. Фиолетовый оттенок свидетельствует о пережженном кирпиче, красно-оранжевый — о недожженном строительном материале. Кроме требований к качеству кирпича следует сказать несколько слов о растворе для кладки.
Еще совсем недавно печники пользовались самодельными растворами, и их качество зависело от качества составляющих. Сегодня мастера пользуются готовыми печными растворами, которые продаются в строительных магазинах.
Выбор за вами, но не забывайте о требованиях к прочности и надежности будущей печи.
Если вы все же решили сами приготовить раствор, помните, что выкопанная глина должна быть выдержана в бочке с дождевой водой не менее 7 дней. После этого ее процеживают через 3-миллиметровое сито.
Через него просеивают и песок (лучше горный). Соотношение глины и песка должно быть 1:3.
Из готового раствора рекомендуется скатать шарик: после высыхания он не должен разбиваться при бросании с двухметровой высоты.
Печь из кирпича: пошаговая инструкция
Шаг первый. Чтобы определить место будущей печи, для начала определите центр будущей трубы дымохода. На крыше в этом месте не должно быть стропил, а на межэтажных перекрытиях лагов, чтобы не пилить их. От отопительного прибора до горючих предметов должно быть не менее 380 мм. Если место найдено, выложите контуры предполагаемой конструкции кирпичами.
Кирпичная печь с водяным контуром.
Шаг второй. По контуру вырежьте кусок пола, убирая черновой пол и утеплитель. Затем следует выложить гидроизоляционный рубероид, а на него положить слой песка. Пришел черед соорудить опалубку под заливку бетона. Если пол не хочется разбирать, можно скрепить щиты большими шурупами. Тогда конструкцию можно собрать на ощупь под полом, а потом разобрать
Важно
Шаг третий. Бетон заливают следующим образом: когда его слой достигнет 5 см, кладут на него арматуру диаметром 8-10 мм крест-накрест (не сваривать) на расстоянии 120-200 мм друг от друга. Таких арматурных прослоек должно быть три, но последний слой бетона — не менее 5 см.
Шаг четвертый. Когда бетон высохнет, на него следует выложить еще один слой гидроизоляционного материала, а потом за схемой заливки плиты залить цоколь, установив перед этим опалубку под него. Он должен хорошо схватиться.
Шаг пятый. Дальше следует работа собственно с кирпичом. Первый его ряд выкладывают по размеру печи на подготовленный фундамент без раствора, проверив его горизонтальность. Эти манипуляции необходимы при выкладывании всех рядов кирпича, особенно если работы производятся новичком.
Каждую сторону четырехугольника по очереди разбирают, а кирпич на несколько минут опускают в воду для лучшего схватывания с раствором. На освобожденное место ровным слоем нужно выложить раствор. Так выкладывают все стороны четырехугольника и все последующие ряды.
Необходимо следить, чтобы раствор полностью заполнял швы и в последующем не было протечек.
Шаг шестой. На уровне второго ряда устанавливается поддувальная дверка. На ней есть четыре петли, чтобы крепить к телу печи.
За них цепляют куски стальной проволоки диаметром 1,5 мм, которые замуровывают в кладку, а саму дверцу тщательно промазывают раствором.
Третий и четвертый ряд завершают конструкцию зольника установкой колосниковой решетки, которая устанавливается с зазорами и без раствора, чтобы можно было заменить.
http:
Шаг седьмой. Следующий шаг — топка печи. Она выкладывается из шамотного кирпича, способного выдержать более высокие температуры. Не рекомендуется смешанная кладка шамотного и обычного кирпича.
Совет
При необходимости можно сделать футеровку шамоткой на ребро, оставляя зазор 5 мм. Топочная дверца устанавливается, как и поддувальная, но оборачивается асбестом.
В горизонтальном положении ее можно зафиксировать с помощью доски и кирпичей.
Шаг восьмой. 9-12 ряды, которые идут после топки, выкладывайте по обычной схеме, но не забывайте следить, чтобы стенки топливника были гладкими, иначе они могут разрушаться под воздействием высоких температур. Завершают свод топливника, образуя его свод, 13, 14 и 15 ряды.
Шаг девятый. 16 ряд предусматривает установку прочистной дверцы, алгоритм монтажа которой ничем не отличается от установки поддувальной дверцы. Ряды 17-20 формируют каналы конвектора, внутренние поверхности которого должны быть гладкими.
Шаг десятый. Конструкцию печной трубы следовало определить заранее, поскольку это влияет на конструкцию печи. Если выбирать традиционную трубу из керамического кирпича, то следует учесть, что площадь внутреннего сечения дымохода должна равняться площади сечения выходного патрубка печи. Это условие необходимо и для круглых дымоходов.
http:
Шаг одиннадцатый. Из 21 и 22 рядов образуется перемычка, а на уровне 23 ряда следует установить вторую прочистную дверцу, но на боковой стенке. 24-26 ряды аналогичны 17-19 рядам. На этом этапе следует измерить расстояние до потолка, чтобы подсчитать, не достигнет ли последний ряд опасного расстояния к потолку (должно быть 380 мм). Если необходимо, можно изъять 26 ряд.
Шаг двенадцатый. 27 и 28 ряды оформляют и перекрывают верхний перевал и выходной патрубок печи, а 29-31 полностью закрывают его и завершают. Трудности кладки дымохода возникают на этапе его перехода через перекрытие чердака. Плотное заполнение раствором, гладкие внутренние поверхности — это те условия, которые сохраняются для установки трубы.
Разделка и труба кладутся вместе с вязкой швов, внутренний канал идет под одним сечением. Это достигается напуском на 4 см в каждом ряду наружной кладки. Между разделкой и деревянными матами нужна негорючая теплоизоляция. Проводят стояк через чердачное помещение и на два ряда выше нижней кромки кровли.
Дальше следует выложить выдру — уширение труб, которое защитит стояк от осадков.
http:
Теперь следует очистить дымоход от мусора и ждать полного высыхания. Перед эксплуатацией печь следует закалить топкой мелкой щепки, иначе от резкого перепада температуры она может треснуть.
Отделка печи из кирпича
Отделать готовую печь можно по-разному: плиткой, декоративным камнем, кафелем, ее можно просто оштукатурить. Это не только улучшит ее внешний вид, но и повысит теплоемкость. Выбор материала зависит от вашего вкуса и финансовых возможностей.
Оштукатуривание — самый экономный вариант отделки, но такая печь требует ежегодного косметического ремонта после сезона отопления. Уже довольно давно печи отделывают изразцами. Такая конструкция выглядит красиво и может украсить любое жилище. Кроме того, изразцы способны долго удерживать тепло, повышая теплоотдачу печи.
http:
Довольно давний материал отделки — кафель или плитка: с глазурью (майолика), без нее (терракота) или более современная — клинкерная плитка (выполнена из нескольких сортов высокопластичных глин).
Обратите внимание
Избегайте плитки крупного формата, наносите плитку на штукатурку, которая нанесена по сетке, используйте только специальные клеи, предназначенные для высоких температур.
Придерживаясь этого, вы получите надежную и красивую конструкцию, способную дарить тепло.
Пошаговая инструкция кладки кирпичной печи своими руками
Несмотря на большой ассортимент газовых котлов, и современных металлических моделей, печи из кирпича не потеряли свою актуальность и пользуются все большей популярностью.
Для начала следует разобраться и подвести итоги, по какой причине печь из кирпича пользуется небывалой популярностью и стоит ли ее подключать в общую систему отопления. На самом деле существует множество причин, поспособствовавших этому:
Печи из кирпича длительное время поддерживают тепло в помещении
- быстрый нагрев;
- длительное поддержание тепла в помещении;
- безопасность эксплуатации;
- минимум испарений, поддержание уровня влажности.
Корпус печи прекрасно нагревается и долго обеспечивает поддержание температурного режима. Нет необходимости периодически затапливать печь вновь.
И это главное преимущество при проведении сравнительных характеристик в отношении печных устройств из чугуна или стали.
На практике это действительно так, ведь в металлические печи приходится подкладывать дрова максимум через 6 часов, а кирпич сохраняет тепло и отдает его от себя в течение суток.
Конструктивные элементы кирпичных печек
Уникальная способность долго держать тепло обеспечивает экономичность и способствует улучшению экологии, так как оксид углерода в меньшем количестве улетучивается в атмосферу.
Оптимальный режим сгорания топлива обеспечивает разложение углекислоты и воды на отдельные молекулы. В результате образуется тепло, которое поглощает печь, затем накапливает и постепенно отдает, тем самым обеспечивая отопление помещения.
Печь снаружи не нагревается, поэтому в некоторой степени становится безопасной при эксплуатации. В результате получаемое излучение становится мягким, что не производят металлические агрегаты при отоплении.
Печь из кирпичей выделяет небольшое испарение при нагреве, а при снижении температуры вновь впитывает влагу. Такое свойство принято называть дыханием. При этом влажность в помещении остается в допустимых пределах, ее показатель — от 40 до 60%.
О недостатках и сравнительных характеристиках
Схема работы коллектора для прогревания воздуха
К недостаткам эксплуатации можно отнести то, что долгое время приходится ожидать, когда печь растопится и нагреет помещение. Поэтому опытные печники советуют дополнительно приобрести стальной коллектор для прогревания воздуха в форсированном ритме.
При нагревании стальных печей одновременно нагревается пыль, оседающая на металлическую поверхность, в результате образуются вредные для здоровья вещества, что не происходит при эксплуатации кирпичного варианта.
Топку можно выполнить своими руками, что обеспечит экономию денежных средств, а кладка из кирпича принесет только удовольствие.
Разновидности сооружений
Всего существует три разновидности печей кирпичного типа для отопления, о которых необходимо знать при выборе конструкции:
- Варочная плита с водяным котлом.
- Отопительно-варочная печь.
- Канальная печь-голландка.
Варочная плита с водяным котлом. Такая конструкция имеет чугунную плиту, с помощью которой можно готовить пищу. Печи в основном небольших габаритов и отлично зарекомендовали себя в дачных особняках. Конечно, функциями отопления дома печь тоже обладает. Печь без труда выкладывается самостоятельно.
Отопительно-варочная печь. Эта уникальная печь может обогреть большие площади. В конструктивном исполнении кладка предусматривает:
- лежанку;
- шкаф для выпечки;
- бак для нагревания воды;
- специальную нишу для сушки фруктов.
Поэтому печь пользуется популярностью.
Канальная печь-голландка. Такое интересное название конструкция получила из-за канальной последовательности. Она отличается простотой изготовления, и в процессе кладки обеспечивается подведение любого конструктивного элемента. Однако максимальная теплоотдача — не более 40%, и отопление дома вряд ли будет эффективным.
Каждый решает самостоятельно, какой вид печи необходимо построить, в зависимости от условий эксплуатации и возможностей.
Схема и материалы для печи-голландки с плитой и духовкой
Из какого кирпича класть печь
Перед тем как класть печь, немаловажно определиться с выбором кирпича. Необходимо учитывать устойчивость материала к высоким температурам и его целостность при нагревании и охлаждении. Характеристика кирпича – это важный критерий при выборе материала для строительства печи.
Важные характеристики кирпича:
Марка. При выборе следует знать о марке материала, которая обозначает плотность структуры. Оптимальным при выборе будет кирпич марки от М75 до М250. Чем выше показатель плотности, тем дольше нагревается печь, но и остывать кладка будет медленнее, тем самым тепло дольше будет отдаваться.
Виды кирпича и его назначение
При возведении печи внутри банного помещения лучше всего подбирать кирпич с невысоким показателем, но марки 100 и выше, иначе растапливание будет долговременным. Чтобы обогреть дачные домики или приготовить пищу, плотный кирпич подойдет лучше. Но следует помнить, что плотность не подтверждает качество материала. Поэтому рекомендуется узнать о составе кирпича.
Морозостойкость. Этот свойство особенно важно для дымовой трубы, находящейся под кровлей. Критерий морозостойкости означает способность накапливать влагу, после кристаллизации воды происходит деформация материала, и кладка постепенно разрушается. У пустотелых кладочных кирпичей этот показатель довольно высокий.
Эти показатели важные, поэтому следует ознакомиться с ними до принятия решения о покупке.
Дополнительные советы по выбору материала
Сравнительная таблица кирпича
Следует покупать для печной кладки материалы из глины коричневого цвета. Они с успехом выдерживают резкие перепады температур, а если печь долго не эксплуатировалась, кладка не растрескается.
Не стоит делать выбор в пользу силикатного, отлитого или прессованного кирпича – их структура не выдержит нагрузки.
Шамотный кирпич наиболее подходит для выполнения кладки печи, так как выдерживает температуру до 13500С. Его также можно применять для возведения всей конструкции, а можно выложить им лишь внутреннюю версту.
Важно
Использование кирпича марки ША 8 желтого цвета с краплениями или ША от 22 до 45 – отличное решение для кладки печи, только не для помещений с повышенным уровнем влажности, так как его эксплуатация возможна только при 60% влажности.
В таких помещениях, как баня лучше всего использовать следующие виды кирпича:
- керамический;
- огнеупорный;
- клинкерный.
С учетом всего вышеизложенного можно добиться безупречного результата.
Пошаговая инструкция
Сложить печь для отопления своими руками несложно, достаточно ознакомиться с инструкцией.
Дальнейшая последовательность действий:
Два примера кладки печи из кирпича
- После того как уложен третий ряд, следует выставить поддувальную дверцу в печь.
- Чтобы все было ровно, используется уровень, а чтобы закрыть щель, применяется асбестовый шнур.
- После приступают к выкладыванию главной части, предназначенной для обогрева. С этой целью используется шамотный или печной кирпич.
- Перед тем, как класть печь из кирпича, керамический материал очищается от пыли и грязи и смачивается чистой водой.
- Шамотный кирпич не следует смачивать.
- Выкладывание раствора допускается производить вручную, так как сложно при помощи мастерка добиться толщины раствора в 3 мм.
- Кладка печи должна быть выверена. Постукивание и отдельная правка не допускаются.
- Если с первого раза это не удается сделать, можно все повторить, предварительно очистив кирпич от раствора.
- После выполнения нескольких рядов кладки в пазах шамотных кирпичей устанавливается решетка для отделения камеры для золы.
- Установку рабочей топочной дверцы в печь производят таким же образом, как и поддувала.
- Выкладывается тело печи кирпичной кладкой.
- Если чугунная плита должна находиться ниже уровня кирпичей, то последний ряд кладки следует сдвинуть наружу.
Перед выполнением работ следует проконсультироваться со специалистом.
Правила и нюансы эксплуатации
Чтобы эксплуатация печи была действительно экономически выгодной, необходимо поддерживать ее в безупречном состоянии.
Рекомендации по эксплуатации печи
Небольшая трещина, которую дала кладка, до 2 мм, будет способствовать потерям тепла отопительной системы. Примерно 10% тепла будет утрачено, в связи с поступлением воздушных масс.
Используемые дрова не должны быть влажными. Их предварительно рекомендуется сушить естественным способом, и производить заготовку задолго до затопления печи. Сырые дрова сыграют отрицательную роль, так как от них на стенках кирпича будет накапливаться конденсат, действие которого способствует разрушению материала.
Дрова не нужно укладывать плотно друг другу, между ними должен быть зазор хотя бы 10 мм, а от верха печки должно оставаться свободными 2 см. Идеальным вариантом будет заполнение топки на 2/3 от общего объема камеры.
Еще некоторые рекомендации:
Схема противопожарных требований
- Если во время растапливания будет открыто поддувало, то до 20% тепла поступит в трубу, и отопление не будет эффективно работать.
- При открытой топочной дверце тепла будет растерянно около половины.
- Для равномерного нагревания рекомендуется подбирать поленья одинакового размера, примерно 10 см толщины.
- Чтобы лучше разгорелся огонь, рекомендуется использовать щепу или лучину, а применять для этих целей горючие жидкости запрещено.
- Вьюшку следует перекрыть, тогда тепло не уйдет напрямую в дымоход, и отопление будет на прежнем уровне.
Для обеспечения тяги следует ориентироваться на цвет огня. Если цвет желтый, то режим горения оптимальный, если белый – то в пламени много воздуха и в основном тепло уходит в дымоход. Если же огонь красного цвета, то это происходит в результате недостатка кислорода.
Технически грамотное решение по эксплуатации и уходу за печью обеспечит продолжительную и надежную работу.
Чем можно покрасить печку
Ничего страшного нет, если печь не получилась красивой снаружи. Поверхность можно покрасить. Ранее печки штукатурили или покрывали двумя слоями извести. Сегодня имеется возможность покрыть основание современными красками:
Как один из вариантов для покраски печи, можно использовать жаропрочную эмаль марки КО
- жаропрочная эмаль марки КО на кремнийорганической основе;
- акриловые или силикатные красящие составы;
- специальный жаростойкий лак, его можно применять с пигментом.
Предпочтение отдается все же в пользу эмали КО (85, 174, 813). Тем более она предназначена для окрашивания самого кирпича и металлических элементов печи. Выдерживает температуру до 600 0С. Акриловые и силикатные красящие основы стоят значительно дешевле, но срок их эксплуатации гораздо ниже.
Неплохим решением будет применение прозрачного лака вперемешку с гуашью выбранного цвета.
Нанесение производится в два слоя, последовательно. При этом первый должен быть высохшим перед нанесением второго. Применяются обычные кисти и валик. Перед окрашиванием необходимо обработать грунтовкой, специально приобретенной для этих целей.
Во всех случаях перед выполнением работ следует все взвесить, чтобы принять правильное решение.
Советы от опытных печников
Мастера кладки печи советуют придерживаться следующих правил:
По рядовая схема кухонной плиты
- Для установки чугунной плиты на печь не рекомендуется использовать раствор, достаточно обеспечить герметичность асбестовым шнуром.
- После окончания работ по кладке печи, можно начинать строительство дымохода для системы отопления.
- Чистку топочного агрегата производят летом, а в холодный период рекомендуется пару раз почистить дымоход.
- При наличии сажи происходит закупоривание выхода дыма и от этого эффективность от работы печи не будет столь высокой.
Регулирование работы печи обеспечивается задвижкой, дверцей либо вьюшкой. Эти элементы подлежат постоянному контролю, а при необходимости производится их замена.
Перед тем, как принять решение выложить печь для отопления самостоятельно, рекомендуется ознакомиться с технической литературой.

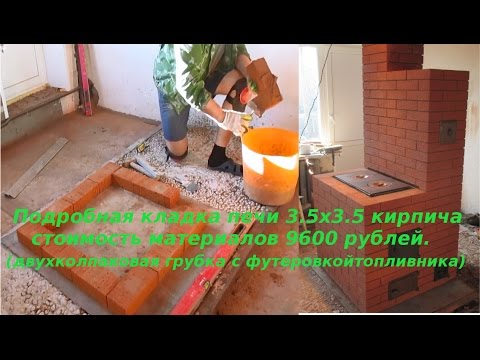

Видео по теме: Кладка печи для дома своими руками
Как выложить печь из кирпича
Важный этап в возведении дома — постройка печи. Так как же выложить печь из кирпича? Конечно же, у вас есть возможность возвести печь из кирпича самостоятельно или воспользоваться услугами профессионалов.
Схема дворовой печи из кирпича.
Кладка печи
Да и отыскать хорошего специалиста тяжело. Как правило, хорошие печники — самоучки. Первое, что может не подойти дачнику, застройщику и простому обывателю, — это стоимость услуг печника.
Таким образом, человек делает вывод, что легче самостоятельно выкладывать печь, чем платить специалисту огромную сумму. Но как же справиться с работой человеку, который никогда не возводил печей? Чтобы самостоятельно выложить кирпичную конструкцию, необходимо подробно ознакомиться с некоторыми нюансами.
Кирпич на рынке представлен в широком ассортименте. Однако для того чтобы выложить печку, нужно воспользоваться некоторыми определенными видами кирпича. Как правило, нужны шамотный и керамический кирпичи. Если говорить о керамическом кирпиче, то обязательно выбирайте его без дырок, марка должна быть не выше 250. А вот шамотный материал изготавливается без дырок.
Схема русской печи.
Совет
Что же необходимо учитывать при выборе кирпича? От качества купленного материала зависит будущее постройки. Предварительно измерьте его на размеры. Если вы планируете строить печку под расшивку, то размеры материала имеют особое значение.
В любом случае лучше потратить время на выбор кирпича, чем в дальнейшем иметь проблемы с ним, шлифуя каждое изделие в отдельности. Продукция должны быть целой и без каких-либо трещин. При ударе по кирпичу молотком звуки должны быть звонкими.
А вот наличие глухого звука свидетельствует о том, что материал недожженный. Если говорить о качестве кирпича и если вы не желаете вдыхать амбре от дыма, то выбирайте его правильно. Для подбора хорошей продукции потребуется перестукать ее или приобрести в несколько раз больше кирпича, чем нужно.
Список материалов
Материалы для работы:
- водяной уровень;
- молоток;
- болгарка, имеющая алмазный отрезной круг;
- правило или рейка из дерева;
- отвес, нож;
- карандаш для столярных работ;
- шнурок, угольник;
- малка;
- рашпиль.
Какую же конструкцию имеет печь? Необходимо отметить, что в конструктивном плане все печи из кирпича идентичные.
В печку включены:
- фундамент;
- топливник;
- дымообороты;
- дымовая труба.
Фундамент под печку возводят на расстоянии от фундамента дачи. Таким образом можно исключить неравномерную осадку постройки и печи.
Между печкой и фундаментом в обязательном порядке выполняется гидроизоляция. Для выполнения данного процесса требуется качественный рубероид на битумной мастике. Глубину заложения основания под печку необязательно делать на глубину промерзания земли.
А вот топливник можно соорудить, применяя как керамический кирпич, так и шамотный. Лучше всего использовать шамотный кирпич.
Он долговечный, способен выдерживать огромную температуру горения топлива. Необходимо учитывать, что любой металлический предмет при нагревании может расширяться.
По этой причине все материалы из металла необходимо устанавливать в печах и каминах с определенным зазором.
Топливники, кладка печи и дымооборотов
Схема площади обогреваемых поверхностей печей.
Так как в быту применяют разнообразные виды топлива, то существуют различные конструкции топливников. К примеру, топливники предназначаются для таких материалов, как дрова, сланцы, уголь, торф. Когда будете выбирать проект печки, то обратите внимание, на какие виды топлива рассчитана конструкция.
Как же выложить самостоятельно печку из глины? Для выполнения данной работы потребуются песок и глина. Глина в оптимальном составе — это редкость. Поэтому предварительно приготовьте раствор (чистый песок с жирной глиной). Глину замочите в воде на 2-3 дня. Чтобы устранить мусор и мелкие камни, перетрите глину через сито.
Обратите внимание
От качества раствора зависит то, как печь будет работать в будущем. Как уже упоминалось, раствор лучше приготовить заранее. Учитывайте, что он должен быть газонепроницаемым, ведь в печке от горения топлива может образоваться угарный газ, который является смертельно опасным для здоровья людей.
Если проект печки готов, то можете смело начинать процесс. Как выложить печку самостоятельно без ошибок? Прежде всего, смотрите, чтобы все углы конструкции были прямыми, а печка вертикальной. Чтобы правильно проверить углы, измеряйте диагонали.
Конструкция по вертикали
Схема печи из кирпича.
Так как же выложить конструкцию по вертикали? Для этого необходимо воспользоваться водяным уровнем и отвесом. Измерение вертикальности и геометрических размеров — процесс сложный.
Чтобы самостоятельно выложить печку без отклонений, нужно воспользоваться простроганными брусками, сечение которых составляет 50х50 мм (сечение брусков выбирает печник).
На них требуется сделать отметки каждого ряда конструкции и толщины швов.
Это нужно выполнить одновременно на каждом бруске, используя угольник. Данные бруски требуется установить по 2 на каждую сторону печки и выровнять.
Чтобы не пришлось все время пользоваться водяным уровнем для проверки вертикальности, при помощи отвеса найдите на потолке точку, которая соответствует углу печи, и вбейте в потолок гвоздь. Особая точность в данном случае не нужна. После того как вобьете гвозди в потолок, вбивайте несколько гвоздей в углы печки.
Далее привяжите веревку к гвоздям в уголках печи и на потолке. Таким образом можно добиться вертикальности веревок по каждому углу. Пускай они так стоят до окончания постройки. Проконтролировать толщину швов можно с помощью еще одного метода. Для этого потребуется проволока, толщина которой составляет около 5 мм (полностью ровная). Ее нужно вставить между рядами кирпичей при кладке.
Таким образом вы без проблем осадите кирпич ударами киянки в проволоку, выдавливая остатки раствора. Как только установите ряд, проволоку вытаскивайте. Ряд получится полностью ровным.
Конечно же, чтобы установить вертикальные и горизонтальные направляющие, необходимо очень потрудиться, но все равно это сделать стоит. Особенно если вы начинающий мастер.
Важно
При выполнении данного процесса в обязательном порядке соблюдайте перевязку швов, контролируйте их толщину. Кирпич нужно предварительно мочить в воде. Далее можете разрезать его специальной болгаркой.
Перед тем как выложить кирпичи, постарайтесь подогнать их под размеры «на сухую». А если говорить о растворе, то его требуется класть так, чтобы при осаждении кирпича он накрыл материалы, располагающиеся ниже. Из-за шпатлевания швов раствор начнет отслаиваться.
Из внутренних каналов необходимо устранять лишний раствор.
Фурнитура для печи своими руками
Фурнитуру можно сделать, какую угодно. К примеру, при помощи различных форм дверок можно выполнить дизайн печи по своему желанию. Начинающие печники должны знать, что размеры фурнитуры имеют размеры, кратные размерам кирпича.
При помощи топочных дверок можно загружать кирпич, поэтому вы должны хорошо отфрезеровать поверхности в тех местах, где есть примыкания рам и дверей. Как правило, дверцы крепятся специальными «ушами» из листов стали. С этим справится даже начинающий мастер.
Полудверки бывают различных размеров. С их помощью регулируется подача воздуха и удаляется зола. Зачастую порядовки материала и размеры дверей не совпадают. В данной ситуации необходимо воспользоваться «болгаркой» и алмазным отрезным кругом. Применяя эти материалы, вы сможете легко установить фурнитуру.
При помощи колосниковых решеток горит топливо. Такие решетки делают из чугуна, они могут иметь различные размеры. Печные вьюшки и задвижки служат для регулировки тяги в печи.
Если говорить о плитах, то их производят, используя чугун с конфорками. вы можете использовать плиту и без конфорок. А вот дверцы есть еще и полукруглые. В особенности часто такие можно увидеть во время кладки камина. В данной ситуации в конструкции можно сделать печной свод.
Теперь поговорим о выкладывании печного свода. Стоит заметить, что в каждой отдельной ситуации радиус свода различный. Чтобы не допустить ошибок, сделайте щит из любых листовых материалов или досок.
Установка фурнитуры
Теперь вам необходимо зафиксировать дверцы, поддувала в соответствующем положении. Для этого ознакомьтесь с некоторыми хитростями. К примеру, выполнять работу лучше всего с помощником, а не самостоятельно.
При кладке арок обратите внимание на то, что у каждой дуги имеется определенный радиус. Предварительно сделайте шаблон из плиты ДСП и проведите лучи от центра к материалам, которые перекрывают свод.
Как сложить печь своими руками – технология кладки кирпича, советы + Видео
Сложить печь из кирпича, которая всегда готова согреть любое жилище, несложно самому. Нужно лишь узнать некоторые тонкости строительства кирпичных печек и правильно использовать полученные знания.
Какую кирпичную печь можно установить в своем доме и где это лучше сделать?
По функциональности все печки принято делить на несколько видов. Варочные располагают специальной панелью из чугуна, на которой можно греть воду и готовить пищу. Такие печи чаще всего устанавливают на дачах и в маленьких частных домах, в которых люди не живут зимой. В принципе, варочная печка способна отопить небольшую площадь, но главная ее задача не в этом, а в приготовлении еды.
Отопительные предназначены исключительно для отопления жилища. На них не готовят, так как они не располагают панелью для варки, за счет чего и имеют обычно очень компактные размеры.
Варочно-отопительные – комбинация двух первых видов печей из кирпича, которая дает возможность нагреть большую площадь и приготовить любую еду.
Совет
Нередко такие устройства снабжаются не только чугунной панелью, но еще и отдельной нишей, где можно сушить фрукты и овощи, и встроенной духовкой.
Варочно-отопительная печь
Вне зависимости от вида любая печка обязана быть максимально пожаробезопасной, не дымить при растопке и горении, а также создавать комфортные условия пребывания в доме. Чтобы добиться этого, необходимо правильно подобрать место в жилище, где вы хотите сложить печь, руководствуясь следующими рекомендациями:
- Нельзя сооружать отопительное устройство у внешней стены жилой постройки в связи с тем, что она станет очень быстро выхолаживаться из-за воздействия холодного воздуха снаружи.
- Ставят печку посередине помещения или рядом с внутренней стенкой. Также ее можно сооружать встроенной в стену. Если устройство ставится в центре комнаты (так делают, когда площадь жилища достаточно большая), оно делит ее на несколько функциональных частей – гостиная и кухня, спальня и столовая и так далее. Для малых по площади строений больше подходит печка, встроенная в стенку, или смонтированная прямо под ней.
- Для упрощения кладки желательно найти правильно составленную схему-порядовку для конкретного типа печи.
- Если печка сооружается между двумя комнатами, ее обязательно отделяют от стеновых поверхностей материалами с высоким показателем жаростойкости.
Отметим, что большие устройства для отопления (количество кирпичей более 500) и с собственным дымоходом следует устанавливать в доме на отдельный фундамент. Причем он не должен иметь связи (механической) с основанием строения (соблюдать это требование нужно и тогда, когда дом и печь возводятся вместе).
Делаем фундамент и выбираем кирпич для постройки печи
Если печка относительно небольших размеров строится в уже эксплуатируемом доме с плиточным бетонным фундаментом, допускается монтировать ее прямо на имеющееся основание. На пол из бетона нужно будет только постелить рубероид.
Сделать это можно самому по такой схеме:
Основание для отопительного устройства
После этого необходимо тщательно разровнять фундамент правилом и подождать около месяца до того момента, как он прочно застынет. А в это время можно выбирать и закупать кирпич, помня о том, что от его качества зависит долговечность печки.
Для кладки используют огнеупорные, керамические, шамотные и специальные печные кирпичи, а также изделия ручной формовки. Все эти материалы следует выбирать по маркировке, которая указывает на их прочность. Кирпичную печь в доме следует сооружать из специальных изделий марок М150–М200, имеющих:
- однородный цвет;
- прямые грани с отсутствием сколов и трещин;
- геометрически правильную форму;
- размеры 11,3х6,5 либо 23х12,3 см (желательно покупать кирпичи именно с такими параметрами, так как большинство порядовочных схем разрабатываются под них).
Специальные печные кирпичи
Допускается использовать не печной кирпич, а шамотный. Но будьте готовы к тому, что печь из шамотного материала будет не только быстро нагреваться, но и быстро остывать. Снаружи шамотные изделия облицовывают керамическим кирпичом. Это делать обязательно. Такая отделка рекомендована и для отопительных конструкций, сооруженных из специального печного кирпича.
Кладочные печные растворы – какими они должны быть?
Перед тем как сложить печь своими руками, следует разобраться с составами, которые обеспечат надежную фиксацию кирпичей и всей конструкции. Обычно используют кладочные растворы на основе песка и глины (белый каолин или шамотный мергель для обычного кирпича, серую кембрийскую или молотую огнеупорную глину для керамического).
Компоненты состава для кладки печки нужно подбирать очень тщательно. Например, если вы ощущаете, что от шамотной глины идет какой-либо запах (неприятный или приятный), не берите ее. Аромат свидетельствует о наличии в сырье органики. Для кладки печи такая глина не подходит. Песок берут любой, главное, чтобы в нем не было посторонних примесей.
Глина с песком
Пропорции в растворе глины и песка определяют опытным путем, проводя специальные пробы по такой схеме:
- заливают 1 кг глины обычной водой и оставляют на 24 часа, пока состав не закиснет;
- вымешивают глину до состояния пластилина (доливая в закисшую смесь воды);
- делят замес на 3–5 частей и добавляют в разные его порции песок (от 10 до 100% по объему);
- вымешивают растворы (максимально тщательно) и сушат их примерно 3,5 часов.
Затем пробы нужно аккуратно раскатать в 30–40-сантиметровые по длине «колбаски» сечением около 1,5 см и обернуть их вокруг какой-либо круглой заготовки большего диаметра. После этого ждут засыхания составов (около получаса). Осталось только проанализировать качество растворов.
Проверка качества раствора для кладки
Если на «колбаске» образовались микроскопические трещинки либо их нет вовсе, смело смешивайте глину и песок в пропорциях, использованных для этой пробы.
С трещинами глубиной не более 2 мм раствор можно применять для кладки тех участков отопительной конструкции, которые не прогреваются выше 280–300 °С.
Если же «колбаски» покрылись разрывами и глубокими трещинами, это означает, что в подготовленной смеси слишком много песка. Ее использовать для сооружения печи запрещается.
Еще более простой вариант – приобрести в строительном магазине готовую смесь для выполнения печных работ. Не желаете возиться с созданием «идеального» раствора самостоятельно, просто покупаете ее и приступаете к сооружению печи из кирпича.
Кладка кирпичной печи – важные советы профессионалов
Важно строго придерживаться выбранной вами схемы-порядовки для конкретной модели печной конструкции, а также определиться с видом кладки. Распространенные способы установки кирпичей – это кладка с пустыми швами и вподрезку.
В последнем случае штукатурить готовую печку нет необходимости – в ней раствор присутствует во всех выполненных швах. А вот при выполнении работ с пустыми швами оштукатуривание построенной печи является обязательной операцией.
Схема-порядовка для печной конструкции
Чтобы не сделать роковых ошибок, новичкам в вопросах строительства домашних отопительных конструкций рекомендуется произвести предварительную кладку кирпичей без применения песчано-глиняной смеси. Делается она по порядовке при помощи 5-миллиметровых по толщине реек. Их ставят между рядами кирпичей. По сути, рейки «заменяют» собой раствор.
Обратите внимание
После того как вы соорудите всю печь насухо, и убедитесь, что все сделали правильно, начинайте разбирать конструкцию. По возможности пронумеруйте все кирпичи и сложите их отдельно. Тогда процесс чистовой кладки пройдет у вас в разы быстрее.
Процесс чистовой кладки печи
Другие рекомендации специалистов, которых стоит обязательно придерживаться при сооружении печки в частном доме:
- вертикальные швы (все без исключения) необходимо заполнять раствором, чтобы избежать вероятности расслаивания конструкции;
- каждый кирпич в кладке должен опираться как минимум на два других;
- наименьшая ширина шва составляет 2 мм;
- нужно выполнять перевязку всех рядов по вертикали;
- толщину раствора для кладки берут около 5–7 мм, после прижимания его кирпичами эта величина уменьшается на 2–3 мм (допускается слегка пристукивать ряды резиновым молоточком);
- при использовании керамических кирпичей их обмакивают на пару секунд в обычную воду, благодаря чему они без проблем пристают к раствору, шамотные изделия «купать» не нужно;
- перед укладкой кирпичи следует очистить волосяной щеткой от пыли и крошек (эту операцию называют швабрением).
Еще несколько важных моментов. Кирпичи укладывают на предназначенное для них место по одному. Если камень лег «мимо», его необходимо снять, убрать с него глиняно-песчаную смесь, а затем положить снова. Раствор, который был снят с кирпичей, в дальнейшем не используется.
Выполняем кладку печи самостоятельно по понятной и простой технологии
Первый ряд отопительной конструкции выкладывается без применения раствора. Затем все кирпичи, входящие в него, тщательно выравнивают и определяют места нахождения всех дверок и других элементов печи. После этого нужно установить положение угловых камней и уложить их на раствор.
Используем уровень для точной выверки положения кирпичей по горизонтали, а также рулетку для проверки размеров строящейся конструкции в диагонали и плане. Теперь можно укладывать первый ряд на песчано-глиняную смесь, начиная работы с середины ряда.
Укладывание первого ряда на песчано-глиняную смесь
Вертикальность всего контура печи из кирпича в ходе его сооружения контролируется посредством нехитрого приспособления – отвесов, протягиваемых на бечевке от потолка к печным углам. Выполненные таким образом линии станут отличным ориентиром для кладки. Завершив первый ряд, выполняем укладку второго ряда по аналогичной схеме:
- ставим на свое место камни по углам;
- проверяем отвесом от потолка вертикальность углов;
- выкладываем середину второго ряда.
Таким же образом укладываем третий и последующий ряды из кирпича. Не забывайте постоянно сверяться с планом постройки печи (с порядовкой). Обязательно нужно очищать наружные и внутренние части камней от лишнего раствора при помощи строительного мастерка.
В зависимости от типа печи выбирайте места расположения топки, поддувала, зольника. В обычном отопительном устройстве поддувальное отделение делают чаще всего после третьего ряда кирпичей, зольник – после пятого.
При кладке печи следует придерживаться важного принципа перевязки используемых камней, который предполагает перекрытие кирпичом последующего ряда каждого шва, расположенного по вертикали.
Желательно, чтобы вертикальное соединение располагалось четко по центру кирпича следующего ряда. На практике такой «идиллии» достичь удается достаточно редко.
В этом случае постарайтесь, чтобы сдвиг шва приходился максимум на четверть камня.
Не забудьте смонтировать специальный лист между полом и первым рядом кладки (его называют предтопочным). Он скроет небольшой зазор, всегда присутствующий в этом месте. Как видим, кирпичную печь не так уж и сложно выложить собственными руками.
Особенности и порядок кладки печи из кирпича
Кладка печи из кирпича может быть выполнена своими руками даже без наличия большого опыта проведения подобных работ. Достаточно лишь в общих чертах знать, как устроена и как должна быть выложена кирпичная печка. Далее будет предложен один из самых распространенных и простых вариантов кладки печи из кирпича.
Отопительная печь с варочной панелью без облицовки.
Основные типы печей из кирпича
Печи из кирпича выкладывают по-разному. В соответствии с этим различают несколько типов данных агрегатов, а именно:
- отопительная печь применяется для обогрева одного помещения или всего дома, если его площадь его небольшая;
- варочная кирпичная печь, ее предпочитают класть те, кто хочет использовать данный агрегат для приготовления пищи, сушки ягод, грибов и фруктов, подготовки кормов для животных;
- отопительно-варочная печь — универсальное решение, которое сочетает в себе функции печей для отопления и варки.
Перед тем как класть собственную кирпичную печь, обязательно ознакомьтесь с особенностями ее устройства, ведь это достаточно трудоемкое и сложное мероприятие, однако, несмотря на мнение многих профессионалов, что это под силу лишь опытным мастерам, выполнить данную работу возможно и начинающему мастеру. Важно лишь знать, как правильно класть печь из кирпича, и четко следовать данной инструкции. Прежде всего, необходимо выбрать подходящий материал.
Особенности выбора материала для кладки кирпичной печи
1 пример порядовки печи для загородного дома.
Для строительства печи из кирпича нельзя использовать только один тип материала, т.к. для конструктивных решений используется один материал, а для облицовки — другой. Как правило, это комбинация из естественных и искусственных каменных материалов.
К естественным материалам, которые можно найти в природе, относятся:
- бутовый камень;
- булыжники;
- коренные трубы.
А вот выбор искусственных материалов для строительства бани гораздо разнообразнее:
- бетонные кирпичи;
- глиняные кирпичи и многое другое.
Булыги и валуны представляют собой камни неправильной формы разнообразных цветов. Они очень красиво смотрятся при кладке домашних каминов. Их выкладывают как с внутренней, так и с наружной стороны печи. Находится применение и для разнообразных мелких камней, которыми заполняется середина конструкции.
2 пример порядовки печи из кирпича.
Бутовый камень имеет слоистую структуру, встречается в виде плит или кусков. Как правило, данный материал тщательно обрабатывается до тех пор, пока он не примет правильную форму. Тяжелый или легкий бут из местных пород можно получить из песчаника или известняка.
Для надежности необходимо выбирать только качественные и прочные материалы, которые не будут постепенно сыпаться и крошиться.
Кирпич — это традиционно используемый для кладки печей и каминов материал. Он хорошо переносит воздействие огня и замечательно держит тепло.
Красный кирпич, который большинство хозяев находит наиболее привлекательным, представляет собой продукт керамики, изготовленный из легкоплавкой глины средней пластичности. Оптимальная плотность для кладки печи составляет 150 кгс/см?.
Данная плотность отлично подходит для кладки домашних дровяных печей. Для того чтобы материал не давал усадку под воздействием огня и весом самого строения, используются глины с высоким содержанием песка.
Важно
Традиционный красный цвет кирпича после обжига получается благодаря тому, что в глинах содержится высокий процент окислов железа. Из глины изготавливаются и керамические трубы, используемые при возведении печей.
Подовый кирпич применяется для оформления подов в домашних печах.
Таким образом, он не имеет ярко выраженных швов и получается достаточно гладким, так что, если вы будете использовать печь из кирпича для готовки, по ее поверхности будет легко двигать различную посуду.
Кирпичная печь с водяным контуром.
От качества кирпича полностью зависит долговечность и качество самой печи. Поэтому для ее строительства можно использовать только кирпич высокого качества.
Узнать, насколько качественным является материал, достаточно просто — он должен быть характерного розового цвета и издавать чистый звук при ударе молотком. В случае если кирпич имеет фиолетовый оттенок, это значит, что он пережженный.
Если же кирпич оранжевого цвета, то он недожженный. Ни первый, ни второй вариант не подходят для кладки печи из кирпича.
Печь кладем только из кирпичей высокой прочности. Желательно, чтобы они не имели сколов и трещин, были ровными. В идеале необходимо подобрать кирпичи одинакового размера. Однако если вам не повезло, и в партии оказались кирпичи с дефектами, не используйте их при кладке топки и дымохода.
Устройство печи из кирпича подразумевает наличие соответствующего фундамента. Как правило, фундамент представляет собой котлован глубиной 1 м с песчаной подушкой толщиной 11 см. Сверху котлован заливается бетонным раствором. Фундамент должен быть устроен на расстоянии не менее 250 мм от внутренней стены дома.
Подготовьте материалы и инструменты, необходимые для кладки печи из кирпича. Вам понадобятся:
Схема печи “Сахара”.
Размеры и количество материалов могут меняться в зависимости от вашего проекта печи.
Основные принципы кладки печей из кирпича
Процесс кладки печи из кирпича
Сначала кирпичи замачиваются в дощатом ящике, длина которого должна соответствовать количеству кирпичей в 1 ряду печи. Кирпичи кладутся рядами, так как они будут лежать в кладке. Раствор нужно наносить одной рукой. Кельма применяется лишь тогда, когда нужно равнять кладку с наружной стороны для аккуратного и привлекательного внешнего вида.
Одной рукой нужно набирать горсть раствора, а другой доставать кирпич из воды. Раствор наносится на кирпич достаточно тонким слоем, не должно оставаться голых участков. Кирпич кладется на выбранное место, немного двигается и плотно прижимается. Следующий кирпич кладется по похожему принципу, только раствор уже нужно наносить на пласт и на тычковую часть.
При кладке печи из кирпича швы могут быть выполнены различными способами. Выбор зависит от того, будете ли вы штукатурить кладку снаружи.
Совет
При первом способе швы выполняются впустошовку. В данном случае раствор не залегает глубже 0,5-1 см. Этот метод предполагает, что после нанесения штукатурки материал проникнет в швы, сцепится с поверхностью, за счет чего будет создана монолитная конструкция.
Если печь не будет штукатуриться, то швы стараются заполнить раствором, полностью сравнивая их с поверхностью кирпичных стен. При желании швы можно сделать фигурными при помощи расшивки, например выпуклыми.
Приготовление раствора для кладки кирпичной печи
Существует несколько вариантов приготовления раствора для кладки печи из кирпича. Обычно печник в процессе сооружения конструкции опытным путем приходит к выбору самого оптимального для конкретно взятого случая варианта.
За сутки до начала работы по возведению печи глину необходимо замочить. После этого в нее добавляется вода в объеме, который позволил бы довести раствор до консистенции сливок.
Тяжелые примеси оседают на дно стенок, легкие — всплывают на поверхность. Чтобы очистить глиняный раствор для кладки печи, его нужно процедить при помощи специального сита.
После этого в емкость вводится определенное количество песка. Раствор очень тщательно перемешивается.
Понять, что раствор готов к использованию, можно по исчезновению с его поверхности лужицы жидкой глины. В массу небольшими порциями прибавляется песок, пока лужицы полностью не растворятся.
Особенности и порядок кладки кирпичной печи
Правильно выложенная печь из кирпича станет настоящим украшением дома. Как правило, такой отопительный агрегат имеет достаточно простую конструкцию. Единственная сложность для человека, решившего построить ее самостоятельно — это свод варочной камеры.
Обратите внимание
Однако даже с устройством свода можно справиться самостоятельно. Отличным выходом будет аккуратный глинобитный свод, выполняемый при помощи опалубки.
При тщательной и аккуратной работе он приобретает форму опалубки, держится надежно и долго, не дает трещин при смене температур.
Свод делается при помощи уплотнения материала, который больше весит, потому и опалубка должна быть достаточно прочной. Толщина подобного свода может достигать 30 см.
Кирпичные печи топятся исключительно твердым топливом. Каменный уголь не используется. Можно брать кизяк, солому, традиционно дрова. Каминные печи могут быть с индивидуальным видом топлива.
Класть простую печь из кирпича не так сложно, как может показаться на первый взгляд. После сортировки кирпичей на предмет дефектов выбирают самый лучший, который будет использоваться для устройства варочной камеры. Обязательно нужно соблюдать порядок кладки данной конструкции: сначала идет фундамент, после этого укладывается гидроизоляционный материал, и только потом — подпечье.
Первый ряд печи кладется не из красного кирпича на раствор, а 2-й ряд выкладывается колодцем толщиной в 1 кирпич. Именно он и образует подпечье, где можно будет хранить разнообразную утварь. После этого кладутся 2 ряда такой же формы (не забывайте про подпечье).
Завершает конструкцию 5 ряд: с него уже начинает формироваться свод. Следующие 2 ряда формируют свою, а следующие ряды — вплоть до 10-го — идут в 1 кирпич с холодной печуркой. Она перекроется 11-м рядом над отверстием подпечья.
После этого получившийся колодец засыпается, уплотняется и выравнивается. Далее на 12-м ряду укладывается пол, и лишь затем, на 13-м ряду, закладываются шесток, устье и варочная камера, если таковая предусмотрена конструкцией.
